原矿泥料在烧制的过程中会出现哪些瑕疵

很多壶友会认为，一旦紫砂壶出现了瑕疵，就说明紫砂壶的泥料是不好的，但是事实未必是这样，通常在烧制过程中会出现各种瑕疵，往往是原矿纯正的上乘泥料。当然，这绝对不是必然出现的，能出现原矿上乘泥料特有的瑕疵现象的壶，必须要符合以下一种或多种条件

很多壶友会认为，一旦紫砂壶出现了瑕疵，就说明紫砂壶的泥料是不好的，但是事实未必是这样，通常在烧制过程中会出现各种瑕疵，往往是原矿纯正的上乘泥料。当然，这绝对不是必然出现的，能出现原矿上乘泥料特有的瑕疵现象的壶，必须要符合以下一种或多种条件，如果泥料的品质低，想出现原矿上乘料特有的瑕疵也难，具备原矿上乘泥料的基本条件是：

一、必须是原矿具有一定砂性的矿料。

二、矿料的纯度、及在筛选出的原料必须是足够的纯正。

三、泥料在炼制时必须是纯砂粒、或泥料所含脂粉泥绝对低。

四、壶在窑中必须烧到位、或说要烧到一定的结晶度。如果壶在没烧到结晶前，出瑕疵的概率非常非常低，出瑕疵通常是在结晶后。

所以现在的紫砂壶是越来越生，这与现在的市场有关，谁都不愿意接受瑕疵，真假优劣不重要，好看就认为工好。小强紫砂商城带大家来看看，原矿上乘料通常会有那些瑕疵现象。

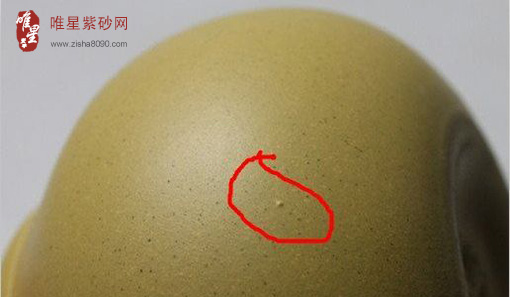

出现爆疵、爆子、爆泥现象

通常是纯砂粒的料、或含砂率非常高，壶在窑内烧制时整体收缩，有些稍大点的粒子因内外温差急变而炸裂，粒子周边无缓冲而爆出。这种现象可以通过控制窑温的升降速度来降低瑕疵率，但绝大多数人没有自己的窑，就是有窑的，烧制方法也不一定能掌握，所以，防止这类问题的出现还是难题。

这种情况的根本原因是可塑性低，制作时泥料紧压度不够（抿针硬功不够硬），开口时用力不匀等原因造成。这种料就是顶级高手也难避免出瑕疵，主要原因是泥料的炼制方法，这种硬性砂料炼四十目不是最佳选择，因为纯四十目的砂是无法做壶的，要加细砂和脂粉，加少了做不好，加多了，大大影响成料的品质，所以，这种矿料应该炼六十目或八十目和纯砂匀等颗粒的料，既增加成品率，又较好地保存泥料的品质，这就是说，特殊问题要用特殊方法来解决。

花泥

主要原因是砂粒硬、泥料纯，接壶把壶嘴时用的脂泥与身筒泥片的密度不同，后期了坯工夫不到，或是坯不润的时候用抿针，造成砂粒倒毛，或是成品泥放置时间长，紫砂泥料内外湿度不同等原因造成。所以，放置时间长的成品泥在做壶前，最好是重新炼一下，或反复锤炼。通常在壶烧到结晶前，就是有花泥现象也是非常轻微，大多数情况下是在烧到结晶后才出现花泥现象。所以，对有花泥现象的壶不要排斥，那是真正的紫砂壶，虽然不是很好看，但有些花泥现象能养掉。

灰爆

是因石灰岩颗粒夹入纯正紫砂料里，高温时变成石灰而彭胀，由于纯正砂料缓冲力非常小而爆飞，形成灰爆。
形成表皮裂纹或裂缝的根本原因是砂性纯正，俗话说泥性爆，粘性很低，很多纯正的硬砂料在表面会有裂丝、裂纹，大多要用放大镜才能看到，但不漏水，这种情况是非常正常。

爆疵、泥爆（又称起泡泡）

出现这种情况的泥料一般是砂料纯度好，硬度高，颗粒稍大，一般在四十到六十目的硬砂泥料中出现，主要原因是烧窑方法和窑中气氛，如果窑中升降温过急，大的颗粒会因内外温差力大而炸裂，出现起泡或爆疵，有些料虽然细，但因矿料本身质地稍低，在窑中升温过快或超过本身的烧制温度时，也会出现。

跳砂

原因很简单，就是烧制时壶身因收缩，砂粒与砂料间没有缓冲，粘结力最小的那粒砂受挤压而蹦出。从这点看，有跳砂现象的壶大多是纯正的极品硬砂料。要想消除跳砂现象，非常简单，在泥料里多加点脂粉泥就行，虽然不会跳砂了，但泥品同时也下降了。

铁黑

是指在壶表皮下因高温熔化但还没有析出的铁质。铁熔：是指已经熔化并析出表面的结晶铁。原矿纯正的泥料在烧到一定温度时，大多会出现铁黑、铁熔现象，出现铁黑的紫砂泥比较普遍，一般泥料品质不会很差。能出现铁熔的泥料只有原矿有，而且还要符合以下两个条件：一是泥料必须经分筛过的纯砂粒，或是脂粉含量非常低。二是不管是嫩泥或硬砂泥，泥料必须烧到基本结晶，就是说要把泥烧到结晶成紫砂壶。从这两点看，有铁熔点的壶，绝对是上乘品质的泥料。形成铁黑、铁熔的原因现在还没有科学论断，但可能与原矿矿料的纯正性有关，回过头来说，哪怕是原矿最好的矿料，如果炼的不纯，也不会出铁熔点。

以上这些现象，大多在原矿上乘泥料中才会出现，对紫砂泥料认知度高的人，一般不会拒绝上乘泥料出现的正常瑕疵，对紫砂认知度低的人，是不会接受任何瑕疵。如果只是单纯要排除这些瑕疵现象，方法很多也很简单，最简单的就是多加点脂粉泥，但是一旦加入了脂粉泥，那还不是破坏了紫砂泥的纯度吗？所以其中的平衡点还是要大家根据自己的接受范围来定断。

紫砂壶大师和壶友的相关问答

【问】：新买的紫砂壶怎样使用？

【答】：简捷的处理方法： 1. 壶中注入新烧开的开水,静置5-10分钟。 2. 再次在壶中注入新烧开的开水，放入1小勺您将使用的茶叶置5-10分钟。倒去壶中水。 3. 现在您可以开始使用您的新茶壶了。

【问】：宜兴紫砂壶大师排名

【答】：工艺美术和陶艺大师：徐汉棠、徐秀棠、谭泉海、吕尧臣、汪寅仙、顾绍培、李昌鸿、何道洪、周桂珍、鲍志强、曹婉芬、曹亚麟、周桂珍、李守才、吴鸣、季益顺、毛国强、邱玉林、徐安碧，陈国良、陈建平、储集泉、范永良、吕俊杰、王亚平、张红华

【问】：小紫砂壶价格一般是多少

【答】：一般来讲，小紫砂壶的价格要略低于大品紫砂壶价格，因为用料上要少一些，不过泥料成本占比重并不多，所以也只会便宜一点点。普通正宗的小紫砂壶价格大概就是几百元。

【问】：请问如何辨别紫砂壶与化工壶区别

【答】：鉴别紫砂壶主要分四点：1、口盖的平滑和密实度。2、出水的流畅度和断水的果断度。3、壶的通气度。4、紫砂泥的辨认。

【问】：现在紫砂壶真品的价格一般是多少？

【答】：真正紫砂泥料的紫砂壶至少要100元以上，低于此价的基本上不是紫砂!再送你鉴定紫砂的简易方法，希望对你有帮助。 选择紫砂壶首先要保证泥料纯正。因此泥为根本，只有泥料好，其它各项才有价值。
